国内大电机厂生产的电机故障诊断及修理

2016-12-30 15:13:38点击:

本站为国内大型电机厂生产的一系列关于电机故障诊断及修理方面的知识,希望对大家有所帮助!今天作为第一篇,先来解释几个名词!

1.三相电流(或电压、电阻)不平衡度

3个实测电流I1、I2、I3(或电压、电阻)中最大(Imax)或最小(Imin)的1个数值与三相平衡值Ip=(I1+I2+I3)/3之差占三相平均值Ip的百分数(取绝对值较大的作为判定结果)。例如,设三相电流分别为I1、I2、I3,则三相电流不平衡度ΔI为

举例:测得三相空载电流分别为I01=28A、I02=28.7A和I03=25A,则其平均值为

I0p=(28+28.7+25)A/3≈27.23A

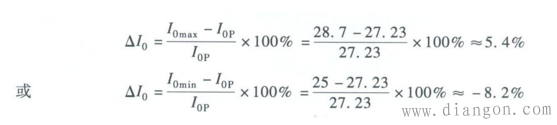

三相中最大的为I0max=28.7A,最小的为I0min=25A,则三相空载电流的不平衡度ΔI0为

2.匝间、相间、对地短路

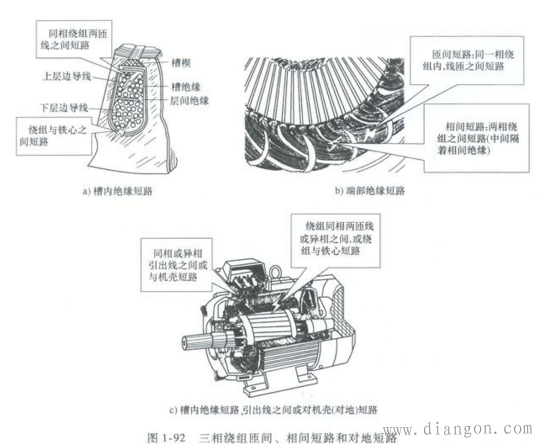

三相绕组匝间、相间短路和对地短路如图1-92所示。

1)匝间短路

一相绕组(一个线圈内或相邻线圈之间)中不同线匝之间因绝缘不良而产生的短路,习惯简称为“匝间”。匝间短路可能发生在任何部位,但发生在绕组端部的较多。

2)相间短路

三相绕组中,两相绕组之间因绝缘不良而产生的短路,习惯简称为“相间”,发生部位的情况同匝间短路。

3)对地短路

绕组及其他带电部分(例如引出线、接线装置等)与机壳、铁心等金属部件之间,因绝缘不良而发生的短路,统称为“对地短路”,习惯简称为“对地”。绕组在槽口处与铁心发生短路的情况较多,引出线与铁心或机壳之间、绕组在槽内与铁心短路有时也会发生。

3.转子断条

转子断条是转子导条(铝条或铜条,对笼型异步电动机)中间断裂的现象,简称为“断条”或“断笼”。这种现象有的是电机出厂前就存在的,有的则是在电机出厂时是细条(局部没有充满转子槽截面),在电机加载运行时,因细条部位过热,最终烧断该笼条而形成断条。

4.缺相(断相)

此项仅对三相绕组。一般指有一相或两相因电源设备(含变压器、供电电路开关元件、电路连接点等部件)故障未通电的现象。较常发生的是缺(断)一相,缺(断)两相则通电时电机将无任何反应。

有时也会出现因电动机接线装置接线部位松动未连接、引出线断开、内部绕组断开等故障,造成缺少一相电源或一相绕组断电的情况。实际上也应属于“缺相”的范畴。

电动机在电源缺相的情况下通电起动时,一般不能正常起动,并发出较大的嗡嗡声;在运行中发生缺相故障时,会发出不正常的声音和振动,同时转速下降,温度很快升高。若没有电路过电流保护,两种情况都会导致电机过热烧毁。

5.机械噪声和电磁噪声

电动机通电运行时发出的噪声由两大类组成,一类是机械噪声,主要是轴承运转和风扇通风产生的,有时会因局部摩擦(例如定转子之间相摩擦);另一类是电磁噪声,是由于电磁力的作用使某些部件(例如硅钢片)产生较高频率的振动而发出的。

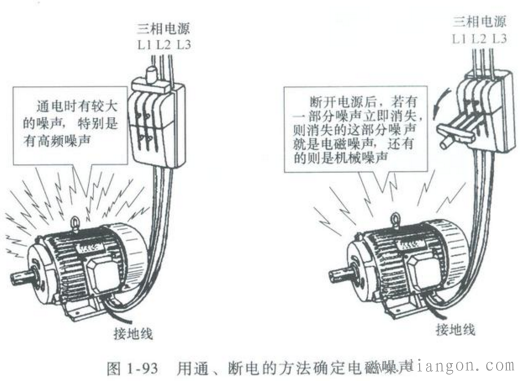

在断电后会立即消失的那一部分噪声是电磁噪声,还存在的噪声即是机械噪声。这是区分两类噪声最简单、最直接的方法,如图1-93所示。

6.不同心和不同轴

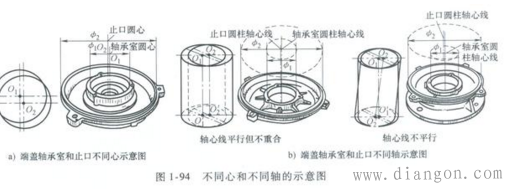

不同心是指两个圆的圆心不重合。这两个圆一般应在一个平面内或在两个相互平行的平面内,如图1-94a所示。严格地讲应称为“同心度”不符合要求。

不同轴是指两个圆柱的中心线(称为轴线)不重合。一般指两侧面线相互平行的圆柱,此时两个轴线也是平行的,如图1-94b所示;在不严格的情况下,也可指两侧面线不平行的圆柱,此时两个轴线也是不平行的。严格地讲应为“同轴度”不符合要求。

以下的故障诊断和分析中没有严格区分不同心和不同轴这两个概念,原因是为了适应人们的日常习惯。
